AZP11-220/65电力通用直流电源柜
2019-06-27 编辑：dede58.com
1．产品简介
AZP11电力通用直流电源屏设计参照了电力部《DL/T5044-2004》、《JB/5777.2-2002》及《JB/5777.3-2002》等相关技术标准制作，能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低压开关分合闸的供电需求。它广泛适用于变配电站和工厂、楼宇配电室的直流操作电源需求。
AZP11系列电力通用直流屏采用一体化设计思路，由整流模块、监控模块、馈出线等构成；具有结构简单、组屏方便、组屏成本低等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动管理功能完善，具有与自动化系统连接四遥RS232/RS485接口。
功能特点
★ 主要由65AH系统构成适用于开闭所，小型用户站；
★ 安装3个220V7A模块，提供220V/21A直流电源；
★ 模块和监控单元采用带电热插拔结构，在一个托架内，结构紧凑；
★ 监控模块采用LCD汉字菜单显示，可实现系统参数设置、参数显示、系统故障指示和系统校准；
★ 监控器内完成母线电压、母线电流监测。电池充电电流检测， 无需外接线和外接传感器；
★ 监控器具有对电池自动管理功能；
★ 提供通讯接口RS232/RS485，及RTU、CDT、MODBUS三种通讯规约的选择，可与自动化系统连。
2． 使用环境
2.1 海拨高度不超过于2000米。
2.2 环境温度-10～＋50℃ 。
2.3 日平均相对湿度不大于95％，月平均相对湿度不大于90％。
2.4 无强烈振动和冲击，无强烈电磁场干扰。
2.5 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。
2.6 垂直倾斜度不大于5度。
3． 技术指标
3.1 三相交流输入电压380V±15%，频率50 Hz±10%。
3.2 控制母线直流输出电压：220V。
3.3 控制母线直流输出电流额定值：21A/14A。
3.4 免维护全密封铅酸蓄电池的电池容量额定值：65AH。
3.5 直流屏在0.5秒内瞬时输出电流值2C。
3.6 控制母线电压稳定度±10%。
3.7 控制母线电压纹波系数 ≤0.5%。
3.8 稳流精度 ≤0.5%。
3.9 合闸母线电压 ±10%。
3.10 最大限流输出电流(A)：1.2IN。
3.11 效率 ≥92%（满负荷）。
3.12 功率因数 ＞0.93。
3.13 响应速度：0.2ms。
3.14 整机噪声 ≤50dB。
3.15 均流方式：自动均流。
3.16 谐波：无干扰。
4． 安装及开机前的准备
4.1 安装
4.1.1 直流屏外形尺寸: 800×600×2260mm(长×宽×高)。
4.1.2 柜体结构: 前玻璃门,后百页窗双开门。
4.1.3 进线方式：下进线下出线，柜底板备有敲落孔若干。
4.1.4 安装孔：柜底四角备有φ14安装孔四个，孔中心尺寸为 750×550mm。
a) 开机前的准备
4.2.1 断开熔断器：电池组与高频模块连接之前，应先断开熔断器（FU1、FU2），可用专用拉手拔出两个熔芯（NT00）。
4.2.2 连接电池组：明确电池极性后，将各电池以串联方式（分层）连接，构成电池组。

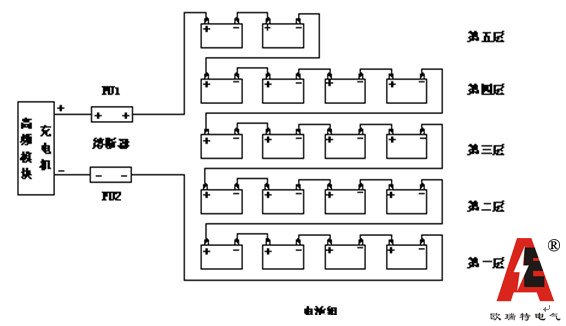

下以18节电池（五层排放）为例图示：
4.2.3 电池组与高频模块连接：电池组首电池正极和末电池负极分别与充电柜内熔断器（FU1、FU2）连接。
注意电池组的正极与熔断器座的正极（＋）相连，电池组的负极与熔断器座的负极（－）相连，待熔芯（NT00）合入熔断器座，电池组就与高频模块相连。（连接时极性错误，将会烧坏模块）。
4.2.4 外部交流进线接驳：按接线图,将交流进线接到柜内交流进线接线端子上（U、V、W）。
4.2.5 外部直流负载接驳：按接线图,将各路直流负载分别接到柜内直流馈出接线端子上。
4.2.6 接地：连接柜内接地螺钉，按标准可靠接地（GND）。
5.开机操作
5.1 开机先用专用拉手将两个熔芯（NT00）合入熔断器座（RT16-00）,使电池组与柜内高频模块连接，U04监控面板显示窗点亮，监控系统开始工作，系统进入自动控制运行状态。
5.2 将柜内交流断路器(1QK)合上，将外部交流引入直流屏内，高频模块显示窗点亮，高频开关电源模块开始工作。
5.3 将直流屏下门的直流馈出开关分别合上，指示灯点亮表示直流屏开始对外提供直流电源，开机完成。
5.4操作方法
