狮牌阀控式密封铅酸蓄电池组的容量试验
2020-02-24 编辑：dede58.com
在数据中心中,阀控式密封铅酸蓄电池组作为备用电源在系统中的作用非常重要。铅酸蓄电池工作状态的稳定与否、性能好坏都与UPS系统的输出稳定性和可靠性息息相关。蓄电池组容量监测研究的意义在于提高UPS的利用率,实时在线监控蓄电池组的健康状态,提供高效率的电池管理,提高后备电源系统的稳定性和可靠性,同时可保障铅酸蓄电池的使用寿命、避免安全隐患及经济损失,减少人工成本。
定期对阀控式密封铅酸蓄电池(以下简称蓄电池)组进行容量测试,有利于掌握蓄电池组的工况,避免故障隐患的长期存在,保证供电系统运行中的可靠性。
根据联通动力维护规程,蓄电池组使用三年必须进行容量试验,使用六年后每年进行一次容量试验,准确地监测电池组的容量,确保在市电和电源设备出现故障时,蓄电池组能够保障通信设备续航的时间。
1 蓄电池组的容量测试方法
蓄电池组容量的测量,视情况不同可用下列三种方法进行测量。
(1)离线式测量法
在采用离线式测量法进行蓄电池的容量试验时,应按下述步骤进行:
①将充满电后的蓄电池组脱离供电系统静置1～24h,在环境温度为25±5℃的条件下开始放电;
②放电开始前应测量蓄电池的端电压,放电期间应测记蓄电池的放电电流、时间及环境温度,放电电流波动不得超过规定值的1%;
③放电期间应测量蓄电池的端电压及室温,测量时间间隔为:10h率放电30min、3h率放电20min、1h率放电5min。在放电末期要随时测量,以便准确地确定达到放电终止电压的时间;
④放电电流乘以放电时间即为蓄电池组的容量。蓄电池按10h率放电时,如果温度不是25℃时,则应将实际测量的容量按下式换算成25℃时的容量Ce:
(1)式中,t——放电时的环境温度(℃);
K——温度系数;
10h率放电时,K=0.006/℃
3h率放电时,K=0.008/℃
1h率放电时,K=0.01/℃
Cr——试验温度下的电池容量。
⑤放电结束后,要对蓄电池组充电,充入电量应是放出电量的1.2倍。

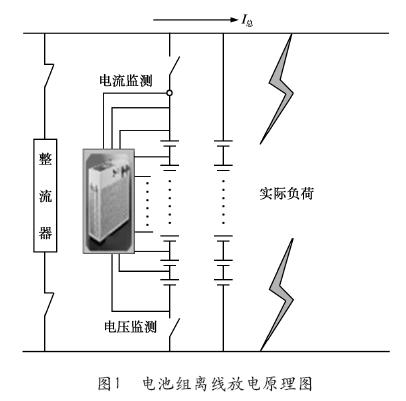

电池组离线放电原理图如图1所示。
利用离线式测量方法进行电池组容量试验时,应注意以下几个问题:
①电池组离线式容量试验,测试数据准确,电池组实际容量计算方便,便于了解电池组实际容量。但当该供电系统只剩下一组电池后备,系统备用电池供电时间明显缩短,且不清楚在线电池组是否存在质量问题;尤其使用六年以上的电池组,一旦市电中断,该电池组对通信设备放电保障风险系数增大。所以用此种方法对电池组进行容量试验时,要求柴油发电机组必须处于最佳工况状态,以确保发电机组、开关电源等设备正常运行;
